Gasfjedre i industrielle applikationer - kraft, slag og montering

Gasfjedre ser enkle ud: en cylinder, en stang og en kontrolleret udadgående kraft. Men at vælge den rigtige kræver forståelse for nogle vigtige parametre. Denne guide forklarer, hvordan gasfjedre fungerer, hvad specifikationerne betyder, og hvordan du vælger den rigtige til din applikation.

Hvordan gasfjedre fungerer

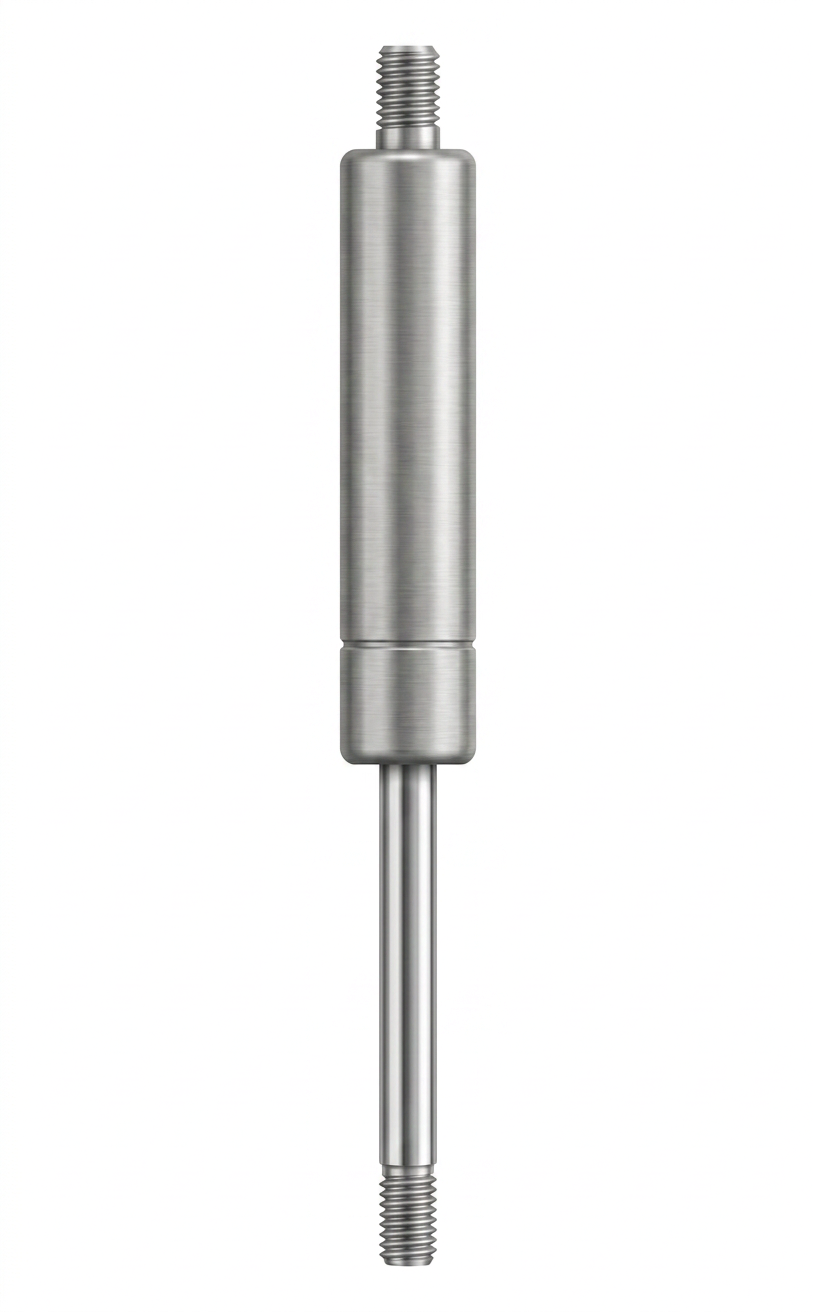

En gasfjeder er en forseglet cylinder fyldt med nitrogen under tryk. Når den komprimeres, skubber stangen mod gassen, og fjederen modstår. Når belastningen fjernes, udvider gassen sig og skubber stangen tilbage ud, så der opstår en jævn, kontrolleret udadgående kraft.

I modsætning til spiralfjedre producerer gasfjedre kraft over hele slaglængden uden behov for forspænding. Det gør dem ideelle til applikationer, hvor kontrolleret, progressiv modstand er nødvendig i en kompakt løsning.

Vigtige parametre forklaret

• Udadgående kraft (F1, i N): den kraft, gasfjederen producerer, når den er fuldt udstrakt. Dette er den primære udvælgelsesparameter. Vælg en fjeder, hvis F1 svarer til den belastning, du skal støtte eller bevæge.
• Slag (mm): den afstand, stangen tilbagelægger fra fuldt udstrakt til fuldt komprimeret. Din applikations bevægelse bestemmer den minimale slaglængde.
• Total længde (mm): gasfjederens samlede længde, når den er fuldt udstrakt. Afgørende for at passe inden for dit designrum. Bemærk, at komprimeret længde = total længde minus slag.
• Stangdiameter (mm): påvirker det areal, som gastrykket virker på, og dermed kraften. Bestemmer også den nødvendige hulstørrelse i din styring.
• Cylinderdiameter (mm): kroppens ydre diameter. Sørg for tilstrækkelig frigang i dit hus.

Typiske applikationer

Gasfjedre bruges på tværs af mange brancher:

• Maskinafskærmninger og dæksler: holder åbne positioner sikkert uden mekaniske låse
• Industrielle luger og døre: kontrolleret åbning og lukning
• Pressværktøj: pladeholdere og afstrygere ved pladeformning
• Landbrugs- og anlægsmaskiner: støtte til motorhjelme og døre
• Medicinsk udstyr og laboratorieudstyr: justerbar positionering under belastning

Monteringsovervejelser

Gasfjedre bør altid monteres med stangen pegende nedad, når det er muligt. Det holder den interne pakning smurt og forlænger levetiden. Hvis vandret montering eller stang opad er uundgåeligt, vælg en fjeder, der er specificeret til den monteringsposition.

Endebeslag (gaffelbeslag, øjebeslag, kugleled) forbinder gasfjederen med din konstruktion. AxiSpring har et bredt sortiment af kompatible endebeslag til vores gasfjedre. Vælg type ud fra din geometri og bevægelse.

Kraft kontra slaglængde

Længere slag med samme cylindervolumen giver lavere gastryk og dermed lavere kraft. Hvis du har brug for både høj kraft og lang slaglængde, skal du bruge en større cylinderdiameter. Brug filtreringstabellen i vores gasfjederkollektion til at afbalancere disse parametre til din applikation.

Find den rigtige gasfjeder

AxiSpring har gasfjedre i et bredt udvalg af kræfter, slaglængder og længder. Brug filtreringstabellen til at søge efter udadgående kraft, slag og total længde.

Har du brug for en ikke-standard kraft eller monteringskonfiguration? Kontakt os for et tilbud.
