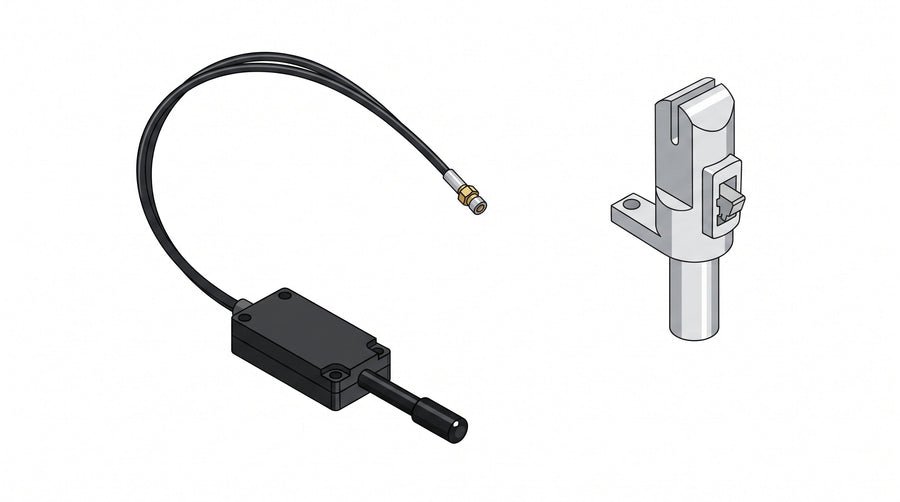

Udløsersystem Bowdenkabel, M10, S 1000 mm

Udløsersystem til låsbare gasfjedre, der betjenes på afstand. Bowdenkablet overfører bevægelsen fra et hånd- eller fodhåndtag til udløserstiften. Til skjulte gasfjedre, eller når betjeningspunktet skal sidde et stykke fra fjederen.

Når udløserstiften trykkes ind, åbner ventilen i gasfjederen, og stempelstangen kan bevæge sig ind eller ud. Når betjeningen slippes, lukker ventilen, og gasfjederen låses i sin aktuelle position. Betjen direkte med håndtag eller på afstand med bowdenkabel, for eksempel til luger, ryglæn, sæder, borde og behandlingsbriks.

1. Kontrollér gasfjederen: udførelse, udløserstift og tilslutningsgevind.
2. Bestem betjeningspunktet: direkte ved fjederen eller på afstand.
3. Mål pladsen: udløserhovedets længde og håndtagets bevægelsesrum.
4. Vælg håndtags- eller kabellængde: håndtaget skal være let at nå, kablet langt nok, men uden snævre løkker.
5. Tænk på betjeningskraften: den afhænger af gasfjederen, dens udskydningskraft og udvekslingen.
6. Kontrollér udløservejen: stiften skal trykkes nok ind til, at ventilen åbner helt.
7. Sørg for retur: stiften skal gå helt tilbage, så gasfjederen låser sikkert.

Udløsersystemet og gasfjederen fungerer som én enhed. Et system, der kan monteres, er ikke nødvendigvis korrekt justeret.

Før kablet så lige som muligt med store bøjningsradier. Snævre bøjninger øger friktionen, giver højere betjeningskraft og kan forhindre kablet i at gå tilbage. Hold det væk fra bevægelige og varme dele, fastgør kappen korrekt, og sørg for, at klemmer eller afdækninger ikke klemmer det.

Inderkablet må ikke stå under forspænding, ellers kan stiften forblive delvist trykket ind, og gasfjederen låser måske ikke. For meget slør kan omvendt betyde, at udløservejen ikke nås.

Sikr den bevægelige del mod utilsigtet sænkning før montering. Vi anbefaler:

• Skru udløsersystemet helt på det tiltænkte gevind.
• Placér håndtaget, så det kan bevæge sig frit hele vejen.
• Test først uden høj belastning og derefter over hele justeringsområdet.
• Kontrollér, at gasfjederen låser straks, når betjeningen slippes, og at håndtaget går helt tilbage.
• Hvis gasfjederen bliver ved med at bevæge sig efter slip, så kontrollér, om udløsersystemet stadig trykker let på stiften.

Udløserstiften må ikke afkortes, forlænges, slibes eller ændres på anden måde, og udløsersystemet må ikke bruges som mekanisk endestop.

Hvornår har jeg brug for et bowdenkabel?

Når gasfjederen ikke er direkte tilgængelig, eller betjeningen skal sidde et stykke væk.

Hvilken bowdenkabellængde er den rigtige?

Lang nok til hele føringen inklusive bøjningsradierne. Et unødvendigt langt kabel gør montering og betjening sværere.

Hvorfor låser gasfjederen ikke, når jeg slipper betjeningen?

Bowdenkablet kan stå under forspænding, eller håndtaget går ikke helt tilbage, så udløserstiften forbliver delvist trykket ind.

Passer alle udløsersystemer til alle låsbare gasfjedre?

Nej. Tilslutningsgevind, udløservej, betjeningskraft og monteringsplads skal passe sammen.

Kan gasfjederen justeres uden udløsersystem?

Udløserstiften kan i princippet trykkes direkte ind, men et egnet udløsersystem er nødvendigt for sikker, gentagelig og ergonomisk betjening.
