Verktøyfjærer vs trykkfjærer – når skal du bruke hvilken? | AxiSpring

Hvis applikasjonen din trenger en fjær som komprimeres under last, har du to hovedalternativer: en standard trykkfjær eller en verktøyfjær. Begge motstår kompresjonskraft og returnerer til sin frie lengde når lasten fjernes. Men de er konstruert ulikt, presterer ulikt og passer svært ulike applikasjoner.

Forskjellene

Den viktigste forskjellen er tråden. Trykkfjærer bruker rund tråd viklet i en heliks. Verktøyfjærer bruker rektangulær tråd - de flate sidene pakkes tett sammen og gir mer materiale på samme plass.

Resultatet: verktøyfjærer gir betydelig høyere kraft fra samme ytre diameter. De tåler også høyere temperaturer og produseres i standardiserte lastklasser, noe som gjør det enkelt å velge riktig for pressverktøyapplikasjoner.

Når du velger verktøyfjær

Pressverktøy og stansing. Verktøyfjærer er laget for dette. De passer standardiserte borediametre i verktøystål, tåler de høye syklusantallene i pressoperasjoner og finnes i lastklasser som direkte tilsvarer slag og kraftkrav.

Høy kraft i begrenset diameter. Når du trenger stor lastkraft men har begrenset plass i boringen, gir verktøyfjærens rektangulære trådtverrsnitt betydelig mer kraft enn en rundtrådfjær med samme ytre diameter.

Forhøyede temperaturer. Hvis fjæren opererer nær en varmekilde - maskinbord, formverktøy, ovner - opprettholder verktøyfjærer sine egenskaper ved temperaturer der standard trykkfjærer raskt mister konstant og levetid.

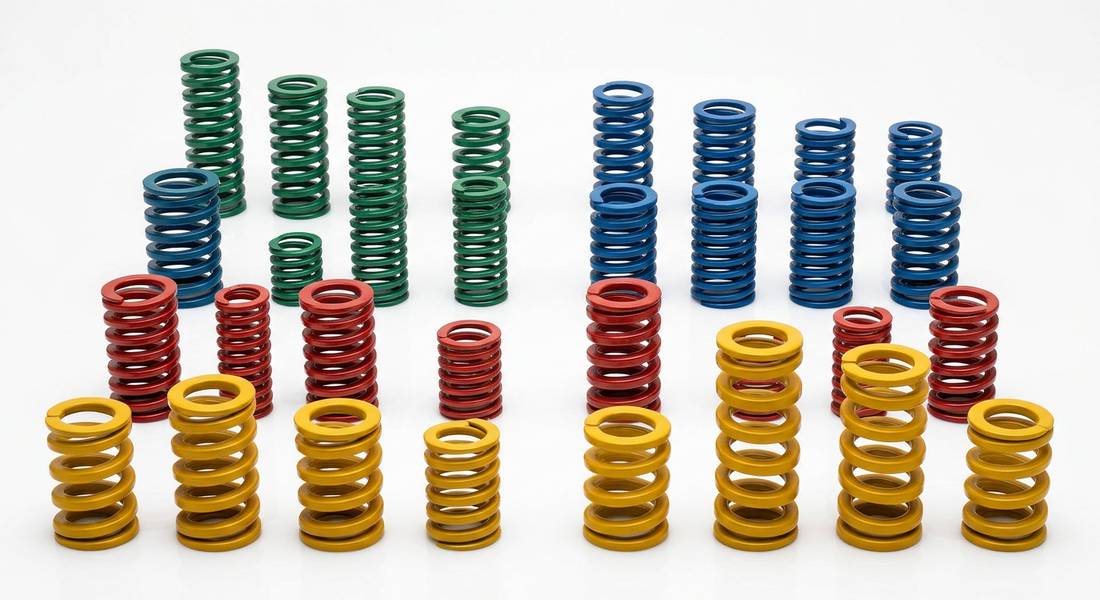

Forutsigbar, standardisert ytelse. ISO 10243- og Raymond-fargekodingssystemene (gul, blå, rød, grønn) gir et klart rammeverk for å velge lastklasse basert på borediameter og slag. Ingen konstantberegning kreves.

Når du velger trykkfjær

Generelle industriapplikasjoner. Ventiler, fiksturer, maskiner, elektronikk, kjøretøy - hvis applikasjonen ikke involverer pressverktøy eller høye temperaturer, fungerer en standard trykkfjær nesten alltid og koster mindre.

Ikke-standardiserte dimensjoner. Verktøyfjærer finnes i faste borediametre. Hvis boringen din, fri lengde eller konstantkrav faller utenfor standardserien, gir trykkfjærer deg langt flere alternativer for å finne et eksakt eller nært treff.

Lavere laster. For lette til middels laster er den ekstra kostnaden og den høyere minimumsbelastningen for en verktøyfjær sjelden berettiget. En rundtrådstrykkfjær med riktig konstant gjør jobben til lavere kostnad.

Om lastklasser

Verktøyfjærer finnes i to hovedsystemer: ISO 10243 (gul, blå, rød, grønn etter defleksjonsprosent) og Raymond-systemet (blå, rød, bronse, grønn etter lasttetthet). AxiSpring lagerfører begge. Velger du for et nytt verktøy er ISO 10243 gjeldende standard. Erstatter du en eksisterende Raymond-fjær, match på farge og borediameter.

En fullstendig gjennomgang av lastklasser, defleksjonsgrenser og temperaturverdier dekkes i neste artikkel.
