Compression Spring

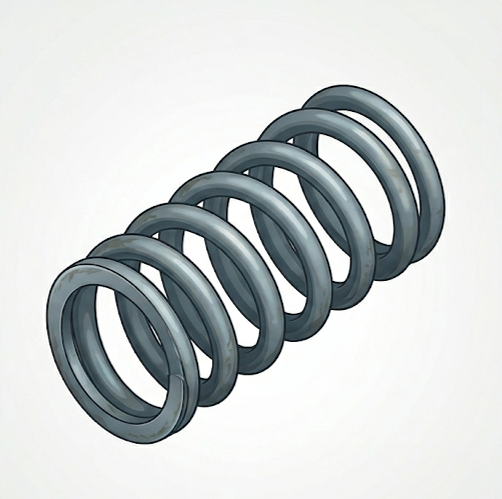

Compression Spring | Do 3mm | d 0.5mm | L0 8.7mm | Spring Steel
Art.nr: AXS-CS-10578
Bilden är illustrativ
SEK
19.32
/ pc
+ 25% moms tillkommer
Volympriser
AntalStyckprisBesparing
1 – 5——
6 – 10—−11%
11 – 25—−21%
26 – 50—−29%
51 – 99—−39%
100 – 200+—−55%
Antal
Du kan beställa valfritt antal till priset för 100–200+. Behöver du större volymer? Kontakta oss för en offert.
Totalt
SEK —
—
Endast __n__ i lager — antal justerat.
Hittar du inte vad du söker?
Vi levererar fjädrar efter din specifikation. Anpassade mått, material, kvantiteter eller särskilda leveranskrav — hör bara av dig.
Kontakta oss →
Begär CAD-filTeknisk ritning för CAD/tillverkning
📦
Skickas från vår partner Febrotec, Tyskland. Levereras normalt inom 2–4 arbetsdagar.
10 kvar — levereras inom 2–4 arbetsdagar
Mått
TRÅDDIAMETER d0.5 mm
YTTERDIAMETER Do3.0 mm
Innerdiameter (Di)2.0 mm
MINSTA LÄNGD Ln5.81 mm
FRI LÄNGD L08.7 mm
Mekaniska egenskaper
FJÄDERKONSTANT R4.73 N/mm
KRAFT VID Ln10.4 N
LINDNINGSRIKTNINGHögerlindad
Material och yta
MATERIALStål
YTBEHANDLINGOljehärdad
ÄNDTYPSluten
STANDARDDIN EN 15800
Teknisk information
▾
Fjädermaterial
Musiktrådstål (fjäderstål) Typ C
Patenterat draget musiktrådstål enligt EN 10270-1 (Typ SH). Lämpligt för statiska och kvasistatiska applikationer. Drifttemperatur −40 till +80°C. Fjädrarna levereras oljade.
Övriga material — Inconel, Incoloy HT800, kopparbeyllium och fjäderbrons — tillgängliga på begäran.
Ytbehandling
Fjädrar i fjäderstål levereras oljade. Fjädrar i rostfritt stål levereras torra.
Lindningsriktning
Standard lindningsriktning är höger. Sett genom fjäderåxeln rör sig tråden bort medurs.
Toleranser
Mått- och krafttoleraner enligt DIN 2076.
