Compression Spring
Compression Spring | Do 85mm | d 5mm | L0 428mm | Spring Steel
Art.nr: AXS-CS-13978

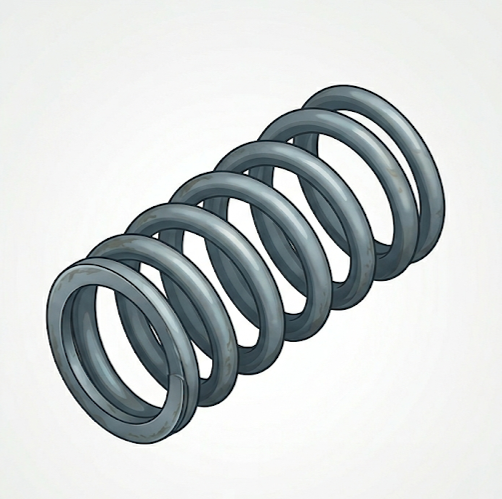

Bilden är illustrativ
SEK
412.08
/ pc
+ 25% moms tillkommer
Volympriser
AntalStyckprisBesparing
1 – 5——
6 – 10—−11%
11 – 25—−21%
26 – 50—−29%
51 – 99—−39%
100 – 200+—−55%
Slut i lager — kontakta oss
Denna fjäder är för tillfället inte i lager. Kontakta oss så återkommer vi med tillgänglighet och leveranstid.
Kontakta oss →
Hittar du inte vad du söker?
Vi levererar fjädrar efter din specifikation. Anpassade mått, material, kvantiteter eller särskilda leveranskrav — hör bara av dig.
Kontakta oss →
Begär CAD-filTeknisk ritning för CAD/tillverkning
📦
Skickas från vår partner Febrotec, Tyskland. Levereras normalt inom 2–4 arbetsdagar.
Slut i lager — kontakta oss
Mått
TRÅDDIAMETER d5.0 mm
YTTERDIAMETER Do85.0 mm
Innerdiameter (Di)75.0 mm
MINSTA LÄNGD Ln55.0 mm
FRI LÄNGD L0428.0 mm
Mekaniska egenskaper
FJÄDERKONSTANT R1.31 N/mm
KRAFT VID Ln454.89 N
LINDNINGSRIKTNINGHögerlindad
Material och yta
MATERIALStål
YTBEHANDLINGOljehärdad
ÄNDTYPSluten & slipad
STANDARDDIN EN 15800
Teknisk information
▾
Fjädermaterial
Musiktrådstål (fjäderstål) Typ C
Patenterat draget musiktrådstål enligt EN 10270-1 (Typ SH). Lämpligt för statiska och kvasistatiska applikationer. Drifttemperatur −40 till +80°C. Fjädrarna levereras oljade.
Övriga material — Inconel, Incoloy HT800, kopparbeyllium och fjäderbrons — tillgängliga på begäran.
Ytbehandling
Fjädrar i fjäderstål levereras oljade. Fjädrar i rostfritt stål levereras torra.
Lindningsriktning
Standard lindningsriktning är höger. Sett genom fjäderåxeln rör sig tråden bort medurs.
Toleranser
Mått- och krafttoleraner enligt DIN EN 15800, klass 2.
