Disc Spring
Disc Spring | EN 16983 | 90.0×5.0mm | Stainless Steel 17-7 PH (1.4568)
Art.nr: AXS-DS-00487

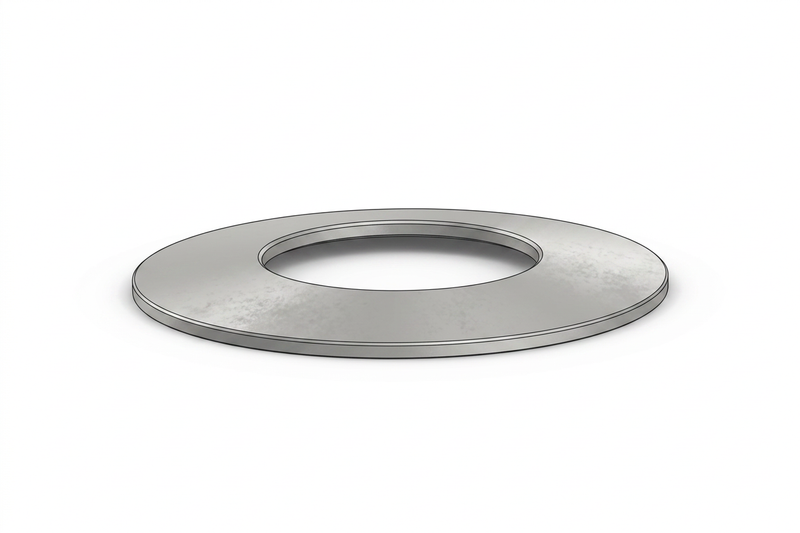

Bilden är illustrativ
Dimensioner
Ytterdiameter Do
90.0 mm
Innerdiameter Di
46.0 mm
Tjocklek t
5.0 mm
Fri höjd L₀
7.0 mm
Komprimerad höjd Lₙ
5.5 mm
Last
Belastningskraft Fn
30441.0 N
Material & Yta
Material
Stainless Steel 17-7 PH (1.4568)
Ytbehandling
Obelagd
Standard & Klassificering
Standard
EN 16983
Serie
A
SEK
1,088.27
/ pc
+ 25% moms tillkommer
Antal
Totalt
SEK —
—
Hittar du inte vad du söker?
Vi levererar fjädrar efter din specifikation. Anpassade mått, material, kvantiteter eller särskilda leveranskrav — hör bara av dig.
Kontakta oss →
Begär CAD-filTeknisk ritning för CAD/tillverkning
📦
Skickas från vår partner Febrotec, Tyskland. Levereras normalt inom 2–4 arbetsdagar.
Slut i lager — kontakta oss
Tallriksfjäderns material
Tallriksfjädrar i rostfritt stål tillverkas av X10CrNi18-8 (V2A), materialnr 1.4310. God korrosionsbeständighet i fuktiga miljöer; ej havsvattentålig. Drifttemperatur −200 till +250°C. Ingen ytterligare ytbehandling.
Ytbehandling
Tallriksfjädrar i kolstål är zinkfosfaterade och oljade om inget annat anges. Tallriksfjädrar i rostfritt stål har inget ytterligare korrosionsskydd.
Toleranser
Måtttoleranser enligt EN 16983 (DIN 2093). Krafttolerans varierar per grupp: Grupp 1 +25%/−7,5%, Grupp 2 +15%/−7,5% (t ≤ 3 mm) eller +10%/−5% (t > 3 mm), Grupp 3 ±10%.
Tallriksfjädergrupper
Grupp 1 — t < 1,25 mm
Stansad och kallformad med rundade kanter. Ingen bäraryta. Lämplig för lätta till medelstora laster. Fjäderkraftstolerans +25%/−7,5%.
Grupp 2 — 1,25 mm ≤ t ≤ 6,0 mm
Stansad och kallformad. Da och Di svarvade med rundade kanter. Ingen bäraryta. Fjäderkraftstolerans +15%/−7,5% (t ≤ 3,0 mm) eller +10%/−5,0% (t > 3,0 mm).
Grupp 3 — t > 6,0 mm
Kall- eller varmformad, svarvad på alla sidor med rundade kanter. Har bäraryta. Lämplig för tungt belastade applikationer. Fjäderkraftstolerans ±10%.
Tallriksfjäderserier
Serie A
Hög fjäderkraft med en ungefär linjär karakteristik.
Serie B
Medelhög fjäderkraft med en svagt degressiv karakteristik.
Serie C
Låg fjäderkraft med en starkt degressiv karakteristik.
Stapling
Tallriksfjädrar staplade i serie ökar utslaget; staplade parallellt multiplicerar lastkraften. För dynamiska applikationer rekommenderas max 2–3 fjädrar parallellt. Rekommenderad maximal stapellängd: Lo ≤ 3 × Da. Smörj med olja, fett eller molybdendisulfidfett för att minska friktion och slitage.
