Extension Spring
Extension Spring | Do 9.14mm | d 1.04mm | L0 50.8mm | Spring Steel
Art.nr: AXS-ES-10731

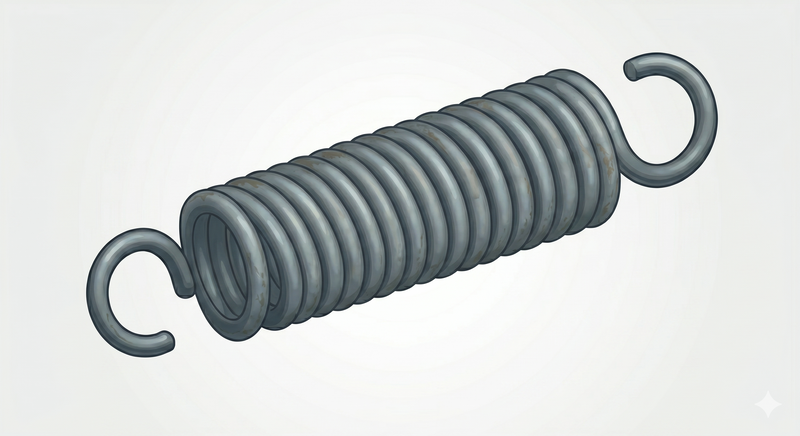

Bilden är illustrativ
Mått
TRÅDDIAMETER d1.04 mm
YTTERDIAMETER Do9.14 mm
FRI LÄNGD L050.8 mm
MAX UTSTRÄCKNING Ln98.81 mm
AKTIVA VARV—
TOTALT ANTAL VARV—
Mekaniska egenskaper
FJÄDERKONSTANT R0.67 N/mm
MAX BELASTNING Fn35.14 N
FÖRSPÄNNING F03.11 N
LINDNINGSRIKTNINGHögerlindad
Material och yta
MATERIALStål
YTBEHANDLINGOljehärdad
HAKTYP—
STANDARDDIN EN 15800
✓
Manufactured to DIN EN 15800
SEK
57.22
/ pc
+ 25% moms tillkommer
Volympriser
AntalStyckprisBesparing
1 – 10——
11 – 25—−25%
26 – 50—−35%
51 – 99—−51%
100 – 200+—−63%
Antal
Totalt
SEK —
—
Hittar du inte vad du söker?
Vi levererar fjädrar efter din specifikation. Anpassade mått, material, kvantiteter eller särskilda leveranskrav — hör bara av dig.
Kontakta oss →
Begär CAD-filTeknisk ritning för CAD/tillverkning
📦
Skickas från vår partner Febrotec, Tyskland. Levereras normalt inom 2–4 arbetsdagar.
29 kvar — levereras inom 2–4 arbetsdagar
Teknisk information
▾
Fjädermaterial
Musiktrådstål (fjäderstål) Typ C
Patenterat draget musiktrådstål enligt EN 10270-1 (Typ SH). Lämpligt för statiska och kvasistatiska applikationer. Drifttemperatur −40 till +80°C. Fjädrarna levereras oljade.
Övriga material — Inconel, Incoloy HT800, kopparbeyllium och fjäderbrons — tillgängliga på begäran.
Ytbehandling
Fjädrar i fjäderstål levereras oljade. Fjädrar i rostfritt stål levereras torra.
Lindningsriktning
Standard lindningsriktning är höger. Sett genom fjäderåxeln rör sig tråden bort medurs.
Toleranser
Mått- och krafttoleraner enligt tillverkarens specifikation.
