Torsion Spring

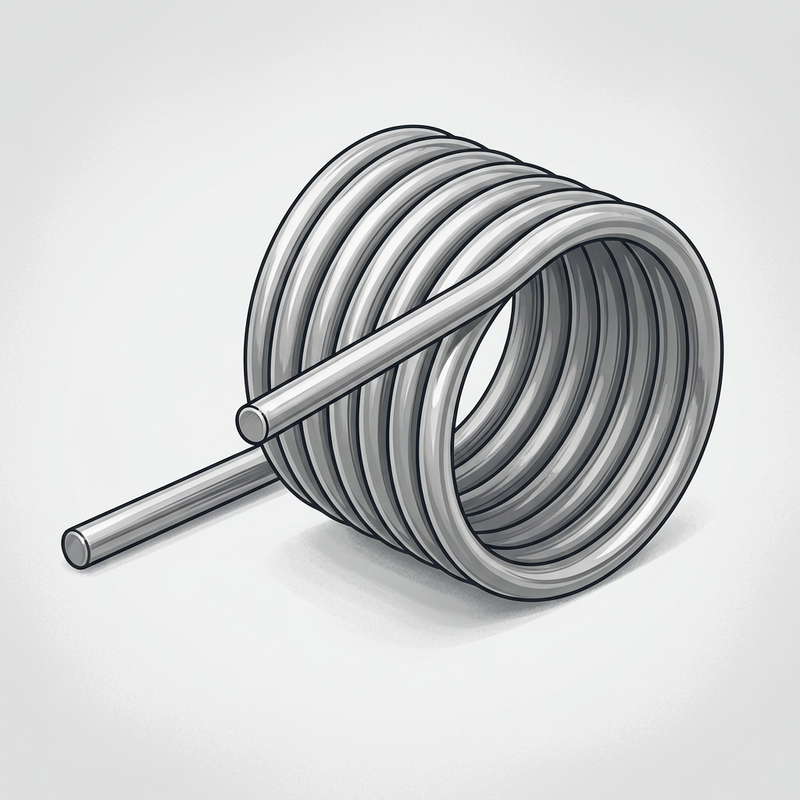

Torsion Spring | d 0.97mm | Do 13.06mm | 360° | Stainless Steel
Art.nr: AXS-TS-20083
Bilden är illustrativ
Dimensioner
Tråddiameter d0.97 mm
Yttre ø Do13.06 mm
Innerdiameter Di11.12 mm
Dorndiameter Dd8.33 mm
Armlängd Ls31.75 mm
Hävarm La15.88 mm
Antal varv n9.5
Mekaniska egenskaper
Fjäderkonstant R0.409811 Nmm/°
Max. moment Mmax134.5 Nmm
Max. vridning φmax328.2 °
Armform4
Armvinkel360°
LindningsriktningRight-hand
Material & yta
MaterialRostfritt stål
YtbehandlingObelagd
Vikt0
SEK
51.69
/ pc
+ 25% moms tillkommer
Volympriser
AntalStyckprisBesparing
1 – 9——
10 – 49—−10%
50 – 199—−20%
200+—−30%
Antal
Totalt
SEK —
—
Hittar du inte vad du söker?
Vi levererar fjädrar efter din specifikation. Anpassade mått, material, kvantiteter eller särskilda leveranskrav — hör bara av dig.
Kontakta oss →
Begär CAD-filTeknisk ritning för CAD/tillverkning
📦
Skickas från vår partner Febrotec, Tyskland. Levereras normalt inom 2–4 arbetsdagar.
332 i lager — levereras inom 2–4 arbetsdagar
Teknisk information
▾
Fjädermaterial
Rostfritt stål X10CrNi18-8 (V2A)
Rostfri tråd enligt EN 10270-3. Austenitiskt stål med god korrosionsbeständighet, lämpligt för fuktiga, marina och milt kemiska miljöer. Drifttemperatur −200 till +250°C. Fjädrarna levereras torra.
Övriga material — Inconel, Incoloy HT800, kopparbeyllium och fjäderbrons — tillgängliga på begäran.
Lindningsriktning
Standard lindningsriktning är högerlindad. Vid montering ska det pålagda vridmomentet linda fjädern tätare. Vänsterlindade fjädrar kan beställas.
Armform
Armformskoderna följer Febrotec / DIN EN 15800. Form 1 = kort tangentiell arm; Form 2 = rak radiell arm; Form 3 = långt tangentiellt arm. Armvinkeln anger vinkeln mellan de två armarna i fri position.
