Torsion Spring

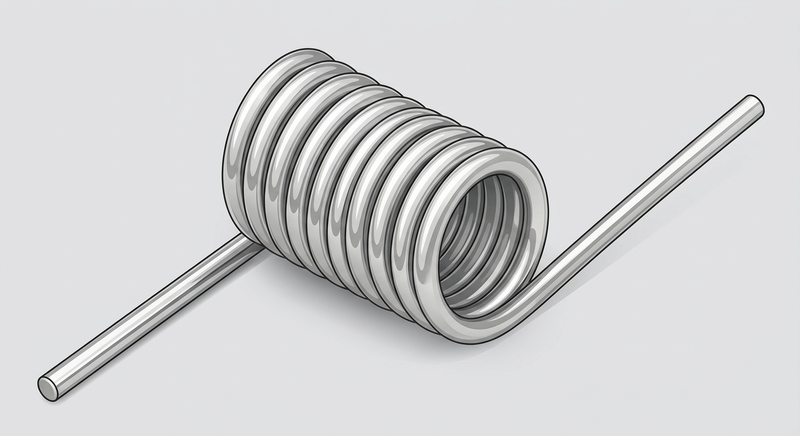

Torsion Spring | d 1.14mm | Do 9.58mm | 180° | Stainless Steel
Art.nr: AXS-TS-20091
Bilden är illustrativ
Dimensioner
Tråddiameter d1.14 mm
Yttre ø Do9.58 mm
Innerdiameter Di7.3 mm
Dorndiameter Dd5.54 mm
Armlängd Ls31.75 mm
Hävarm La15.88 mm
Antal varv n7.0
Mekaniska egenskaper
Fjäderkonstant R1.519839 Nmm/°
Max. moment Mmax226.0 Nmm
Max. vridning φmax148.7 °
Armform2
Armvinkel180°
LindningsriktningRight-hand
Material & yta
MaterialRostfritt stål
YtbehandlingObelagd
Vikt0
SEK
43.71
/ pc
+ 25% moms tillkommer
Volympriser
AntalStyckprisBesparing
1 – 9——
10 – 49—−10%
50 – 199—−20%
200+—−30%
Antal
Totalt
SEK —
—
Hittar du inte vad du söker?
Vi levererar fjädrar efter din specifikation. Anpassade mått, material, kvantiteter eller särskilda leveranskrav — hör bara av dig.
Kontakta oss →
Begär CAD-filTeknisk ritning för CAD/tillverkning
📦
Skickas från vår partner Febrotec, Tyskland. Levereras normalt inom 2–4 arbetsdagar.
34 kvar — levereras inom 2–4 arbetsdagar
Teknisk information
▾
Fjädermaterial
Rostfritt stål X10CrNi18-8 (V2A)
Rostfri tråd enligt EN 10270-3. Austenitiskt stål med god korrosionsbeständighet, lämpligt för fuktiga, marina och milt kemiska miljöer. Drifttemperatur −200 till +250°C. Fjädrarna levereras torra.
Övriga material — Inconel, Incoloy HT800, kopparbeyllium och fjäderbrons — tillgängliga på begäran.
Lindningsriktning
Standard lindningsriktning är högerlindad. Vid montering ska det pålagda vridmomentet linda fjädern tätare. Vänsterlindade fjädrar kan beställas.
Armform
Armformskoderna följer Febrotec / DIN EN 15800. Form 1 = kort tangentiell arm; Form 2 = rak radiell arm; Form 3 = långt tangentiellt arm. Armvinkeln anger vinkeln mellan de två armarna i fri position.
