Så mäter du en fjäder som ska ersättas

En fjäder går sönder eller blir sliten i en maskin, det finns ingen ritning och artikelnumret från den ursprungliga beställningen är sedan länge borta. För underhållsavdelningar och maskinbyggare är det en av de vanligaste situationerna som finns. Den goda nyheten: med ett skjutmått, en stållinjal och några minuters noggrannhet kan du beskriva nästan vilken tryck-, drag- eller vridfjäder som helst så väl att du hittar en passande standardfjäder. Den här guiden visar vad du ska mäta, i vilken ordning och hur du kontrollerar dina värden innan du beställer.

Innan du börjar: verktyg och grundregler

Du behöver inget laboratorium. En praktisk uppsättning verktyg är:

• Digitalt skjutmått för ytterdiameter, fri längd och tråddiameter.
• Mikrometer (valfritt) för en mer exakt tråddiameter, särskilt på tunn tråd.
• Stållinjal och en plan yta för långa fjädrar.
• Gradskiva för benvinkeln på vridfjädrar.
• Märkpenna för att markera startpunkten när du räknar varv.

Tre grundregler gör resultatet betydligt säkrare:

1. Mät fjädern obelastad, aldrig när den sitter monterad eller trycks ihop av skjutmåttets käftar.
2. Gör varje mätning minst tre gånger på olika ställen. Använd medelvärdet, eller det största värdet för ytterdiametern.
3. Mät om möjligt en fjäder som inte har varit i drift, till exempel tvillingen på andra sidan maskinen. En fjäder som har arbetat i flera år kan ha förlorat en del av sin fria längd.

Steg 1: Bestäm fjädertypen

Typen avgör vilka mått som spelar roll. En tryckfjäder har mellanrum mellan varven och trycks ihop i användning. En dragfjäder har varv som ligger an mot varandra i obelastat läge och öglor eller krokar i ändarna, och den dras isär. En vridfjäder har ben som sticker ut från fjäderkroppen och arbetar genom vridning kring sin axel. Verktygsfjädrar, tallriksfjädrar, vågfjädrar och gasfjädrar identifieras med andra data och behandlas inte i detalj här.

Steg 2: Mät en tryckfjäder

Tråddiameter (d)

Mät tråden på en rak del av ett varv, en bit från de slipade ändarna. Vrid fjädern och gör flera mätningar. Om fjädern är lackerad eller ytbehandlad ökar beläggningen mätvärdet, så mät där den är sliten eller dra av skiktets tjocklek. Var noggrann här: tråddiametern påverkar fjäderkonstanten mest, och ett fel på 5 % i tråddiametern ändrar den beräknade fjäderkonstanten med mer än 20 %.

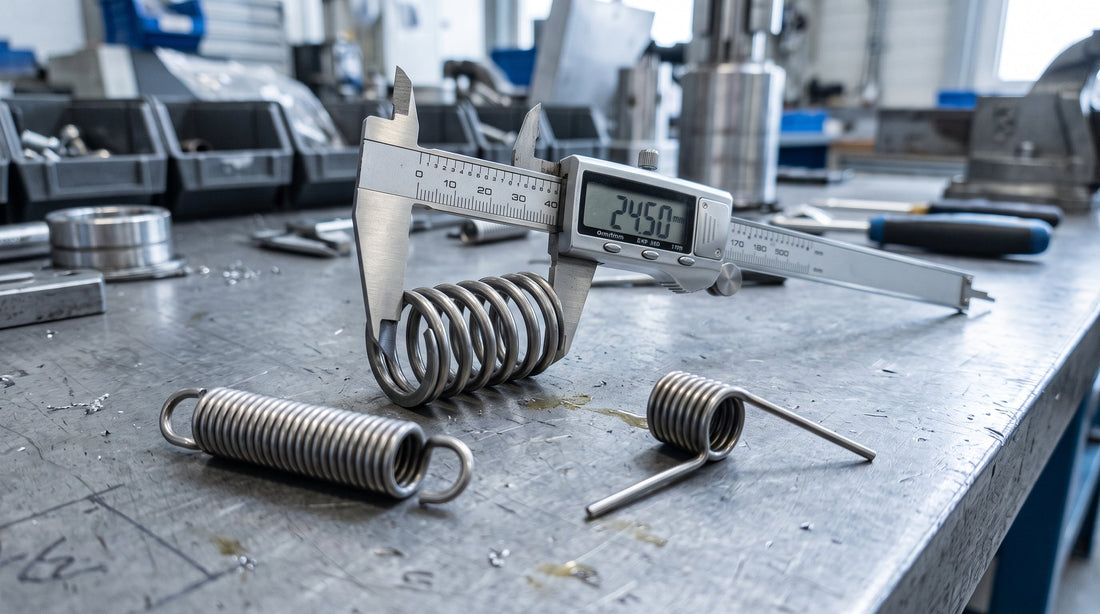

Ytterdiameter (De)

Mät över varven på flera ställen längs fjädern och notera det största värdet. Ytterdiametern är det som måste få plats i ett hål. Innerdiametern (Di) är ytterdiametern minus två tråddiametrar och spelar roll om fjädern sitter över en stång eller ett stift. Medeldiametern som används i beräkningar är D = De minus d.

Fri längd (L0)

Ställ fjädern på en plan yta och mät totallängden utan last. För långa fjädrar, använd en stållinjal mot en vinkelhake. Notera också den monterade längden i maskinen och längden i slutet av arbetsslaget. De två värdena definierar det arbetsområde som ersättningsfjädern måste klara.

Antal varv och ändutförande

Markera trådens spets i ena änden och räkna sedan varje helt varv längs ena sidan av fjädern tills du når den andra spetsen. Ta med halva och kvarts varv. Det ger det totala antalet varv (nt). Titta sedan på ändarna:

• Inslagna och slipade: ändvarvet ligger an mot nästa varv och är planslipat, så fjädern står upprätt av sig själv.
• Inslagna, ej slipade: ändvarvet är inslaget men inte plant.
• Öppna: stigningen fortsätter ända ut till spetsen.

För inslagna ändar är antalet fjädrande varv normalt totalantalet minus två (n = nt minus 2), eftersom de inslagna ändvarven inte fjädrar. Det är de fjädrande varven du behöver för att beräkna fjäderkonstanten.

Lindningsriktning och material

Håll fjädern upprätt och titta på varven som är vända mot dig. Om de stiger åt höger, som en vanlig skruvgänga, är fjädern högerlindad. De flesta tryckfjädrar är högerlindade, och för en enskild fjäder spelar riktningen sällan någon roll. Den spelar roll när två fjädrar sitter i varandra eller när fjädern skruvas på en gängad del.

När det gäller material ger en magnet en första ledtråd. Kolstål för fjädrar är starkt magnetiskt. Rostfri fjädertråd som 1.4310 är oftast bara svagt magnetisk, men kalldragning gör den delvis magnetisk, så ett magnettest ensamt bevisar inte materialet. Titta också på miljön: en fjäder i en våt miljö eller i livsmedelsnära utrustning var troligen rostfri.

Steg 3: Mät en dragfjäder

Tråddiameter och ytterdiameter mäts på samma sätt som för en tryckfjäder. Skillnaderna ligger i längden och ändarna.

• Fri längd (L0): mäts på den obelastade fjädern från insidan av den ena öglan till insidan av den andra. Det är så EN 13906-2 och de flesta kataloger anger måttet, så ange det alltid på det sättet.
• Kroppslängd (LK): längden på enbart den lindade delen. Med varv som ligger an är den ungefär antalet kroppsvarv plus ett, multiplicerat med tråddiametern, vilket är en bra kontroll av din varvräkning.
• Öglans typ och läge: notera om ändarna är hela öglor, krokar eller raka ändar, om öglan sitter i mitten eller på sidan, och vinkeln mellan de två öglorna (i linje eller vridna 90 grader).
• Öglans öppning: mät spalten och öglans innerdiameter så att ersättningsfjädern passar stiftet eller bulten i maskinen.

Dragfjädrar har också förspänning, en inbyggd kraft som håller varven ihop. Du kan uppskatta den genom att hänga upp fjädern och lägga på kända vikter tills en tunn spalt precis syns mellan varven. Uppskattningen är grov, men den visar om ersättningsfjädern ska öppna lätt eller sitta stramt. Med beräkningsverktyget för dragfjädrar kan du kontrollera kraft, förspänning och förlängning för en viss storlek.

Steg 4: Mät en vridfjäder

För en vridfjäder noterar du tråddiameter, ytterdiameter och antal kroppsvarv som ovan, och lägger sedan till:

• Innerdiameter och axeldiameter. Varvdiametern minskar under last, så det måste finnas spel mot axeln eller stiftet.
• Benlängder, mätta från fjäderkroppens centrumaxel till änden av varje ben, och benens form (raka, bockade eller med krok).
• Fri benvinkel: vinkeln mellan de två benen utan last, mätt med en gradskiva.
• Lindningsriktning: vänster eller höger. För vridfjädrar är detta avgörande, eftersom fjädern måste belastas i den riktning som lindar upp varven. En fjäder med motsatt lindning fungerar inte i samma montering.
• Arbetsvinkel: hur långt benen vrids i maskinen mellan öppet och stängt läge.

Steg 5: Kontrollera värdena med en beräkning

Innan du söker, kontrollera att mätvärdena är rimliga. För tryck- och dragfjädrar följer fjäderkonstanten av måtten med standardformeln i EN 13906:

R = G × d⁴ / (8 × D³ × n)

R är fjäderkonstanten i N/mm, G skjuvmodulen (cirka 81 500 N/mm² för fjäderstål och cirka 70 000 N/mm² för rostfritt 1.4310), d tråddiametern, D medeldiametern och n antalet fjädrande varv. Fjäderberäkningen gör detta åt dig och hjälper dig också att hitta passande storlekar. Teorin bakom finns i Vad är fjäderkonstant och hur beräknar man den?

Räkneexempel

En tekniker mäter en sliten tryckfjäder från en skyddslucka:

Mätning	Värde
Ytterdiameter De	20,0 mm
Tråddiameter d	2,0 mm
Fri längd L0	50,0 mm
Totalt antal varv nt	9,5
Ändar	Inslagna och slipade
Material	Starkt magnetiskt, fjäderstål
Monterad längd / slutet av slaget	40 mm / 30 mm

Medeldiameter D = 20,0 minus 2,0 = 18,0 mm. Fjädrande varv n = 9,5 minus 2 = 7,5. Fjäderkonstanten blir R = 81 500 × 2,0⁴ / (8 × 18,0³ × 7,5) = 1 304 000 / 349 920, alltså cirka 3,7 N/mm.

Vid monterad längd är fjädern hoptryckt 10 mm och ger cirka 37 N. I slutet av slaget är den hoptryckt 20 mm och ger cirka 75 N. Blocklängden för en inslagen och slipad fjäder är ungefär nt × d = 19 mm, så det finns 11 mm marginal kvar vid 30 mm. Värdena hänger ihop.

En snabb fysisk kontroll: tryck ner fjädern till 40 mm på en bordsvåg. Den bör visa nära 3,8 kg (37 N). Om värdet skiljer sig mycket, räkna om varven eller mät tråden igen. Med en bekräftad fjäderkonstant på cirka 3,7 N/mm kan du nu leta efter en fjäder med De 20 mm, d 2,0 mm och L0 runt 50 mm, och jämföra krafterna vid 40 mm och 30 mm.

Steg 6: Välj ersättningsfjäder

En ersättningsfjäder behöver sällan stämma exakt på alla värden. Gå igenom kraven i den här ordningen:

1. Passform: ytterdiametern måste gå fritt i hålet och innerdiametern fritt över stången, med utrymme för diameterändringen under last.
2. Kraft: kraften vid monterad längd och i slutet av slaget ska ligga nära originalets.
3. Slaglängd: ersättningsfjädern får inte nå blocklängd (eller maximal förlängning) inom arbetsslaget.
4. Material och ändar: anpassa efter miljön och efter anliggning eller infästning.

Med dessa data kan du filtrera tryckfjädrar, dragfjädrar eller vridfjädrar efter diameter, tråd, längd och fjäderkonstant. Om originalfjädern gick sönder tidigt, se bytet som en chans att förbättra: en något grövre tråd, en lägre arbetsspänning eller ett korrosionsbeständigt material kan ge betydligt längre livslängd.

Snabb checklista

Fjädertyp	Mät
Tryckfjäder	d, De, L0, totalt antal varv, ändutförande, monterad längd och arbetslängd
Dragfjäder	d, De, L0 innanför öglorna, kroppsvarv, öglans typ, läge och öppning, uppskattad förspänning
Vridfjäder	d, De, Di, axeldiameter, kroppsvarv, benlängder och form, fri benvinkel, lindningsriktning, arbetsvinkel

Vanliga frågor

Vad gör jag om den gamla fjädern är trasig eller har blivit kortare?

Mät tråddiameter, ytterdiameter och varv på den största hela biten. För fri längd, mät en oanvänd tvillingfjäder om det finns en, eller räkna baklänges från den monterade längden och den kraft som mekanismen behöver. En fjäder som har satt sig är kortare än när den var ny.

Hur exakta behöver mätningarna vara?

Tråddiametern bör mätas på 0,01 mm när det går, eftersom den styr fjäderkonstanten. Ytterdiameter och fri längd på cirka 0,1 mm räcker normalt. Standardfjädrar tillverkas i definierade toleransklasser, för tryckfjädrar enligt EN 15800, så små skillnader mellan ditt mätvärde och katalogvärdet är väntade.

Kan jag använda en fjäder med något andra mått?

Ofta ja. Om passformen stämmer och krafterna vid monterad längd och arbetslängd ligger nära originalets, är en liten skillnad i fri längd eller antal varv oftast acceptabel. Kontrollera marginalen till blocklängd igen med den nya fjädern.

Spelar lindningsriktningen någon roll?

För en enskild tryck- eller dragfjäder gör den det sällan. För vridfjädrar gör den det alltid, och för tryckfjädrar som sitter i varandra ska den inre och den yttre fjädern vara lindade åt motsatta håll så att de inte hakar i varandra.
