Compression Spring

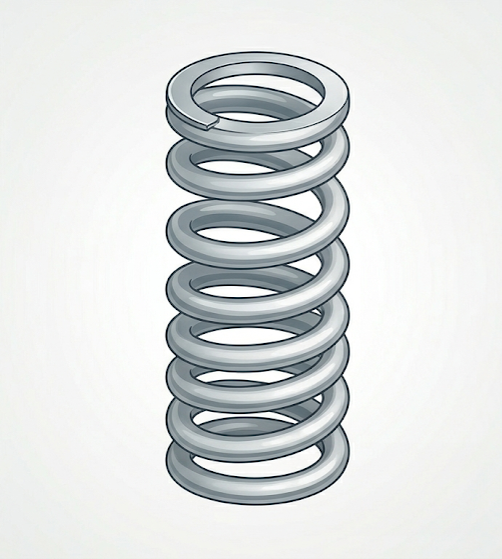

Compression Spring | Do 7.62mm | d 1.14mm | L0 38.1mm | Stainless Steel
Art.nr: AXS-CS-21837
Bilden är illustrativ
SEK
52.13
/ pc
+ 25% moms tillkommer
Volympriser
AntalStyckprisBesparing
1 – 5——
6 – 10—−11%
11 – 25—−21%
26 – 50—−29%
51 – 99—−39%
100 – 200+—−55%
Antal
Du kan beställa valfritt antal till priset för 100–200+. Behöver du större volymer? Kontakta oss för en offert.
Totalt
SEK —
—
Endast __n__ i lager — antal justerat.
Hittar du inte vad du söker?
Vi levererar fjädrar efter din specifikation. Anpassade mått, material, kvantiteter eller särskilda leveranskrav — hör bara av dig.
Kontakta oss →
Begär CAD-filTeknisk ritning för CAD/tillverkning
📦
Skickas från vår partner Febrotec, Tyskland. Levereras normalt inom 2–4 arbetsdagar.
40 kvar — levereras inom 2–4 arbetsdagar
Mått
TRÅDDIAMETER d1.14 mm
YTTERDIAMETER Do7.62 mm
Innerdiameter (Di)5.34 mm
MINSTA LÄNGD Ln18.41 mm
FRI LÄNGD L038.1 mm
Mekaniska egenskaper
FJÄDERKONSTANT R3.87 N/mm
KRAFT VID Ln52.84 N
LINDNINGSRIKTNINGHögerlindad
Material och yta
MATERIALRostfritt stål
YTBEHANDLINGDry
ÄNDTYPSluten & slipad
STANDARDDIN EN 15800
Teknisk information
▾
Fjädermaterial
Rostfritt stål X10CrNi18-8 (V2A)
Rostfri tråd enligt EN 10270-3. Austenitiskt stål med god korrosionsbeständighet, lämpligt för fuktiga, marina och milt kemiska miljöer. Drifttemperatur −200 till +250°C. Fjädrarna levereras torra.
Övriga material — Inconel, Incoloy HT800, kopparbeyllium och fjäderbrons — tillgängliga på begäran.
Ytbehandling
Fjädrar i fjäderstål levereras oljade. Fjädrar i rostfritt stål levereras torra.
Lindningsriktning
Standard lindningsriktning är höger. Sett genom fjäderåxeln rör sig tråden bort medurs.
Toleranser
Toleranser för ytterdiameter och fjäderkonstant/kraft är följande:
| Ytterdiameter Da (mm) | Tolerans Da (mm) | Tolerans fjäderkonstant/kraft |
|---|---|---|
| 1.45 – 3.02 | ±0.08 | ±10% |
| 3.05 – 6.10 | ±0.13 | ±10% |
| 6.12 – 12.70 | ±0.20 | ±10% |
| 12.73 – 25.40 | ±0.38 | ±10% |
| 25.43 – 31.12 | ±0.51 | ±10% |
| 31.14 – 37.08 | ±0.76 | ±10% |
| 37.11 – 50.08 | ±1.02 | ±10% |
