Compression Spring
Compression Spring | Do 42.85mm | d 3.43mm | L0 76.2mm | Stainless Steel
Art.nr: AXS-CS-23629

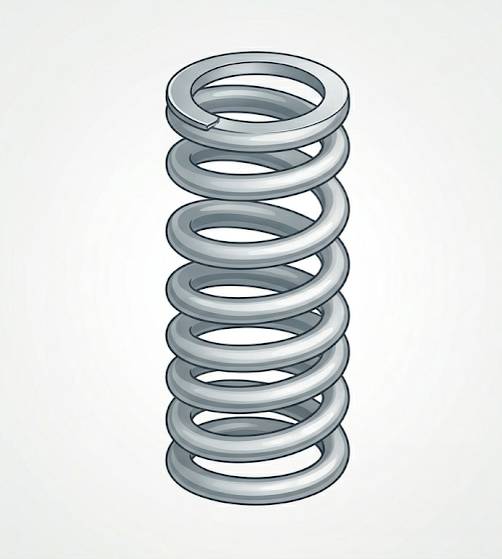

Bilden är illustrativ
SEK
233.63
/ pc
+ 25% moms tillkommer
Volympriser
AntalStyckprisBesparing
1 – 5——
6 – 10—−11%
11 – 25—−21%
26 – 50—−29%
51 – 99—−39%
100 – 200+—−55%
Slut i lager — kontakta oss
Denna fjäder är för tillfället inte i lager. Kontakta oss så återkommer vi med tillgänglighet och leveranstid.
Kontakta oss →
Hittar du inte vad du söker?
Vi levererar fjädrar efter din specifikation. Anpassade mått, material, kvantiteter eller särskilda leveranskrav — hör bara av dig.
Kontakta oss →
Begär CAD-filTeknisk ritning för CAD/tillverkning
📦
Skickas från vår partner Febrotec, Tyskland. Levereras normalt inom 2–4 arbetsdagar.
Slut i lager — kontakta oss
Mått
TRÅDDIAMETER d3.43 mm
YTTERDIAMETER Do42.85 mm
Innerdiameter (Di)35.99 mm
MINSTA LÄNGD Ln21.85 mm
FRI LÄNGD L076.2 mm
Mekaniska egenskaper
FJÄDERKONSTANT R4.23 N/mm
KRAFT VID Ln142.29 N
LINDNINGSRIKTNINGHögerlindad
Material och yta
MATERIALRostfritt stål
YTBEHANDLINGDry
ÄNDTYPSluten & slipad
STANDARDDIN EN 15800
Teknisk information
▾
Fjädermaterial
Rostfritt stål X10CrNi18-8 (V2A)
Rostfri tråd enligt EN 10270-3. Austenitiskt stål med god korrosionsbeständighet, lämpligt för fuktiga, marina och milt kemiska miljöer. Drifttemperatur −200 till +250°C. Fjädrarna levereras torra.
Övriga material — Inconel, Incoloy HT800, kopparbeyllium och fjäderbrons — tillgängliga på begäran.
Ytbehandling
Fjädrar i fjäderstål levereras oljade. Fjädrar i rostfritt stål levereras torra.
Lindningsriktning
Standard lindningsriktning är höger. Sett genom fjäderåxeln rör sig tråden bort medurs.
Toleranser
Toleranser för ytterdiameter och fjäderkonstant/kraft är följande:
| Ytterdiameter Da (mm) | Tolerans Da (mm) | Tolerans fjäderkonstant/kraft |
|---|---|---|
| 1.45 – 3.02 | ±0.08 | ±10% |
| 3.05 – 6.10 | ±0.13 | ±10% |
| 6.12 – 12.70 | ±0.20 | ±10% |
| 12.73 – 25.40 | ±0.38 | ±10% |
| 25.43 – 31.12 | ±0.51 | ±10% |
| 31.14 – 37.08 | ±0.76 | ±10% |
| 37.11 – 50.08 | ±1.02 | ±10% |
