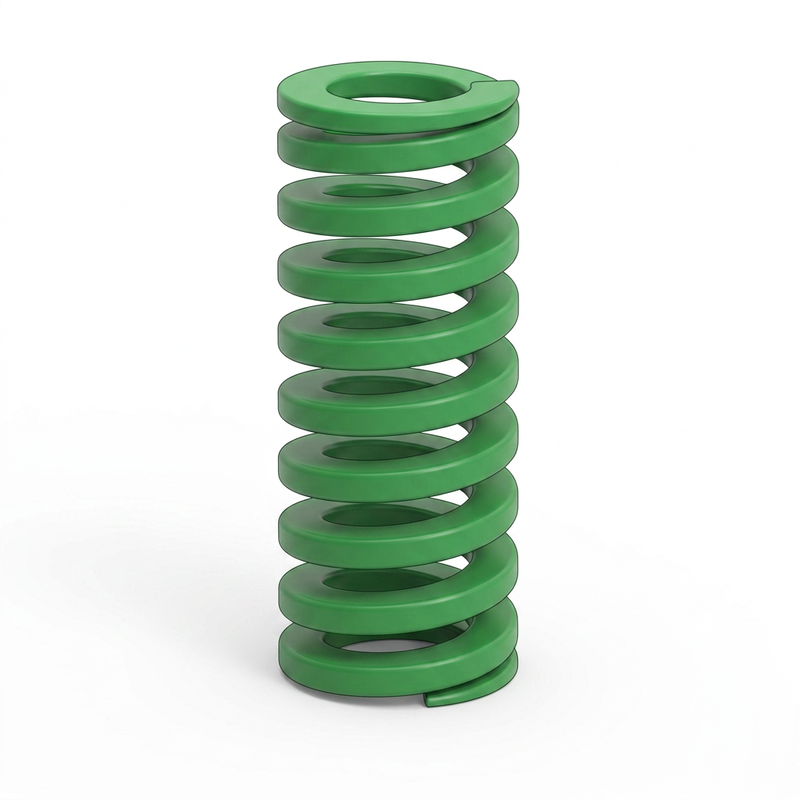

Die Spring | Extra heavy load | 15.88×31.75mm | Raymond NAAMS
Art.nr: AXS-DI-11027
Bilden är illustrativ
Dimensioner
Verktygsfjädrar (DIN & ISO) är grupperade efter diameter. Fjädrar med samma monteringsmått kan väljas i olika lastklasser, vilket ökar livslängden på stans-, böj- och andra verktyg. Varje grupp är ordnad efter ett färgkodsystem i stigande lastordning.
Material och värmebeständighet
Kromlegeringar för högt dynamiska tillämpningar vid höga temperaturer. Originala Raymond® verktygsfjädrar tillverkas av högkvalitativt krom-vanadin-stål enligt ISO 10243. Maximal drifttemperatur är 240°C — identifieringsfärgen förblir intakt vid dessa temperaturer. Vid genomsnittliga materialhållfastheter på ~600 N/mm² är kraftförlusten vid denna temperatur ungefär 10%.
Maximalkraft
Verktygsfjädrar är konstruerade för situationer där stora laster verkar i ett mycket begränsat utrymme, särskilt i pressverktyg. Användningen av kromlegeringar möjliggör kombinationen av maximala laster och lång livslängd.
Raymond® och ISO-verktygsfjädrar
Båda typerna av verktygsfjädrar tillverkas av Raymond® med högsta kvalitetsstandard. ISO-fjädrar med beteckningen 0R... definierades av ISO-standardiseringsorganisationen och är avsedda för stans- och formningsverktyg. Många mått i de två serierna är identiska avseende yttermått, men serierna använder olika färgkodsystem. Observera att ISO anger vida toleranser — kantrundning och profiltvärsnitt kan variera avsevärt och påverka solida längder. Raymond®-produkter har traditionellt bevisbart lång livslängd tack vare konsekvent hög kvalitet.
Färgkodsskillnader
Färgkoder skiljer sig mellan Raymond® och ISO 10243:
| Lastklass | Raymond® | ISO 10243 |
|---|---|---|
| Lätt | Blue | Green |
| Medel | Red | Blue |
| Tung | Bronze | Red |
| Extra tung | Green | Yellow |
ISO 10243 — Kompressionsgränser
Solida längden (Ln) är där maximala krafter uppnås. Vid frekvenser över 1000 slag/minut gäller följande maximala kompressioner för fjädrar med beteckningen 0R...:
🟢 Grön: 25–30% kompression 🔵 Blå: 20–25% kompression 🔴 Röd: 15–20% kompression 🟡 Gul: max. 15% kompression
Fjädrar med beteckningen 0ST... använder ett annat färgsystem: Medellast = Blå, Mellantung last = Röd, Tung last = Brons, Extra tung last = Grön.
