Extension Spring
Extension Spring | Do 3.5mm | d 0.7mm | L0 15.3mm | Spring Steel
Art.nr: AXS-ES-10039

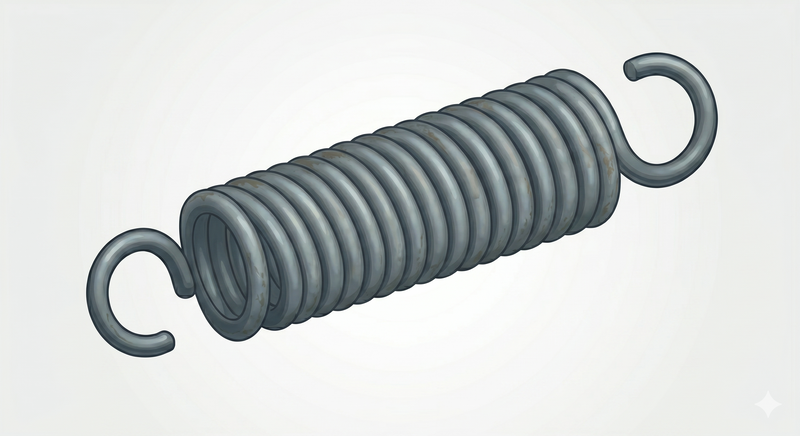

Bilden är illustrativ
Mått
TRÅDDIAMETER d0.7 mm
YTTERDIAMETER Do3.5 mm
FRI LÄNGD L015.3 mm
MAX UTSTRÄCKNING Ln19.08 mm
AKTIVA VARV—
TOTALT ANTAL VARV—
Mekaniska egenskaper
FJÄDERKONSTANT R6.95 N/mm
MAX BELASTNING Fn30.7 N
FÖRSPÄNNING F04.47 N
LINDNINGSRIKTNINGHögerlindad
Material och yta
MATERIALStål
YTBEHANDLINGOljehärdad
HAKTYP—
STANDARDDIN EN 15800
✓
Manufactured to DIN EN 15800
SEK
48.93
/ pc
+ 25% moms tillkommer
Volympriser
AntalStyckprisBesparing
1 – 10——
11 – 25—−25%
26 – 50—−35%
51 – 99—−51%
100 – 200+—−63%
Antal
Totalt
SEK —
—
Hittar du inte vad du söker?
Vi levererar fjädrar efter din specifikation. Anpassade mått, material, kvantiteter eller särskilda leveranskrav — hör bara av dig.
Kontakta oss →
Begär CAD-filTeknisk ritning för CAD/tillverkning
📦
Skickas från vår partner Febrotec, Tyskland. Levereras normalt inom 2–4 arbetsdagar.
127 i lager — levereras inom 2–4 arbetsdagar
Teknisk information
▾
Fjädermaterial
Musiktrådstål (fjäderstål) Typ C
Patenterat draget musiktrådstål enligt EN 10270-1 (Typ SH). Lämpligt för statiska och kvasistatiska applikationer. Drifttemperatur −40 till +80°C. Fjädrarna levereras oljade.
Övriga material — Inconel, Incoloy HT800, kopparbeyllium och fjäderbrons — tillgängliga på begäran.
Ytbehandling
Fjädrar i fjäderstål levereras oljade. Fjädrar i rostfritt stål levereras torra.
Lindningsriktning
Standard lindningsriktning är höger. Sett genom fjäderåxeln rör sig tråden bort medurs.
Toleranser
Mått- och krafttoleraner enligt tillverkarens specifikation.
