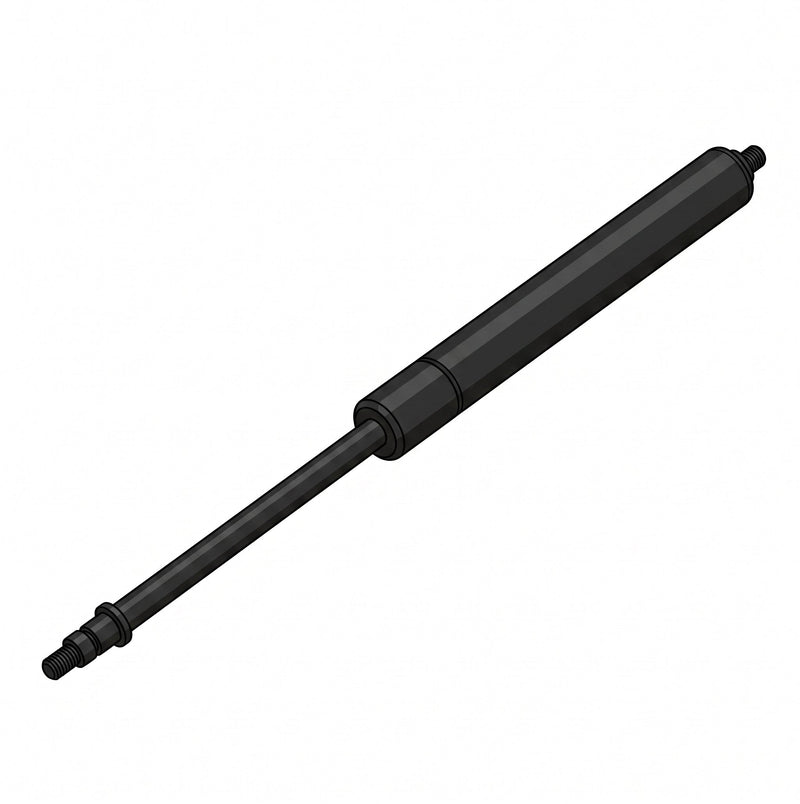

Låsbar gasfjäder | 10×229mm | Slaglängd 60mm | 850N | B-Series | AXS-GSL-10034

Låsbara gasfjädrar för steglös positionering

Låsbara gasfjädrar kombinerar bärförmågan hos en konventionell gasfjäder med möjligheten att låsa kontinuerligt i valfri position inom slaglängden. De kan hjälpa till att lyfta, sänka eller justera en rörlig komponent och sedan hålla den i önskad position.

En intern ventil manövreras av en frigöringsnål. Medan frigöringsnålen är intryckt kan kolven röra sig in eller ut. När mekanismen släpps stängs ventilen och gasfjädern låser i sitt nuvarande läge.

Låsbara gasfjädrar är lämpliga för justerbara säten, ryggstöd, behandlingsbord, skrivbord, maskinkåpor, kontrollpaneler och medicinsk utrustning. Ett lämpligt frigöringssystem — som en direkt hävarm eller bowdenvajern — krävs också.

Hur låsfunktionen fungerar

När ventilen är öppen kan gas eller det interna arbetsmediet flöda mellan arbetsrummen. Kolven kan då röra sig medan gasfjädern delvis balanserar vikten av applikationen.

När frigöringsnålen inte längre manövreras stängs ventilen. Det interna flödet avbryts och kolven stannar i det valda läget.

Frigöringssystemet måste utformas så att:

• frigöringsnålen manövreras tillräckligt långt
• ventilen kan stängas helt efter frigöring
• ingen permanent restmanövrering kvarstår
• hävarmen eller bowdenvajern fungerar utan att fastna
• manövreringskraften är lämplig för användaren

Ett felaktigt justerat frigöringssystem kan förhindra att gasfjädern rör sig fritt eller låser tillförlitligt.

Hur du väljer rätt låsbar gasfjäder

Fortsätt i följande ordning:

1. Bestäm monteringslängderna — mät avståndet mellan monteringspunkterna i båda ändlägena.
2. Definiera erforderlig slaglängd — justeringsområdet måste ligga inom maximal slaglängd St.
3. Bestäm utskjutningskraften — ta hänsyn till vikt, tyngdpunkt, hävarm, monteringsposition och antal gasfjädrar.
4. Bestäm låskraften — fastställ den maximala belastning som kan verka när gasfjädern är låst.
5. Välj låstyp — avgör om en liten elastisk rörelse är acceptabel eller om positionen måste vara så stel som möjligt.
6. Kontrollera belastningsriktningen — avgör om den högsta belastningen verkar i utskjutnings- eller indragningsriktning.
7. Välj frigöringssystem — ta hänsyn till manöverrörelsen, frigöringskraften, tillgängligt utrymme och bowdenvajerns längd.
8. Välj ändbeslag — välj kulledar, öglor eller gaffelbeslag enligt rörelsebanan och anslutningsgängan.
9. Kontrollera driftsmiljön — ta hänsyn till temperatur, fuktighet, damm, rengöringsmedel och omgivande medier.

Den erforderliga utskjutningskraften kan inte bestämmas enbart från den rörliga komponentens vikt. Tyngdpunktens läge, monteringspunkter och monteringsvinkel har stor inverkan på det effektiva vridmomentet.

Skillnad mot standardgasfjädrar och låsrör

En standardgasfjäder stödjer rörelse men kan inte hålla applikationen i ett valfritt valt läge inom slaglängden.

Ett låsrör säkrar mekaniskt en gasfjäder endast i det fullt utskjutna ändläget. Det kan inte hålla mellanliggande positioner.

En låsbar gasfjäder kan röras inom sitt justeringsområde efter att frigöringsmekanismen manövreras och sedan låsas i önskat läge. Det är därför rätt val när steglös justering krävs.

Om endast det fullt öppna läget behöver säkras mekaniskt kan ett låsrör vara den lämpligare lösningen.

Montering och säkerhet

Låsbara gasfjädrar är under högt inre tryck och får inte öppnas, borras, värmas, svetsas eller mekaniskt modifieras.

För tillförlitlig drift:

• applicera belastningen endast i axialriktningen
• undvik laterala krafter, förvrängning och felinriktning
• använd tillräckligt ledade ändbeslag
• skydda kolvstången mot repor, färg och smuts
• tillhandahåll separata mekaniska ändstoppare
• överskrid inte maximal slaglängd
• kontrollera frigöringssystemet genom hela slaglängden efter montering
• välj monteringsposition enligt låstyp

Innan driftsättning, verifiera att gasfjädern låser säkert i varje avsedd position och frigörs helt vid manövrering. Låsbara gasfjädrar får inte användas som enda säkerhetsanordning utan ytterligare bedömning. Om oavsiktlig sänkning eller stängning kan äventyra personer krävs ytterligare mekaniska säkerhetsåtgärder.

Typiska användningsområden

Låsbara gasfjädrar används vanligtvis i:

• justerbara sits- och ryggstödssystem
• medicinska behandlingsbord och terapiutrustning
• höjd- och vinkeljusterbara skrivbord
• maskinkåpor och kontrollpaneler
• ergonomiska arbetsstationer
• rehabiliterings- och vårdprodukter
• möbler och justerbara sängar
• special- och nyttofordon

Gasfjädern, frigöringssystemet, ändbeslag, konsoler och monteringspunkter måste alla anpassas till applikationen.
